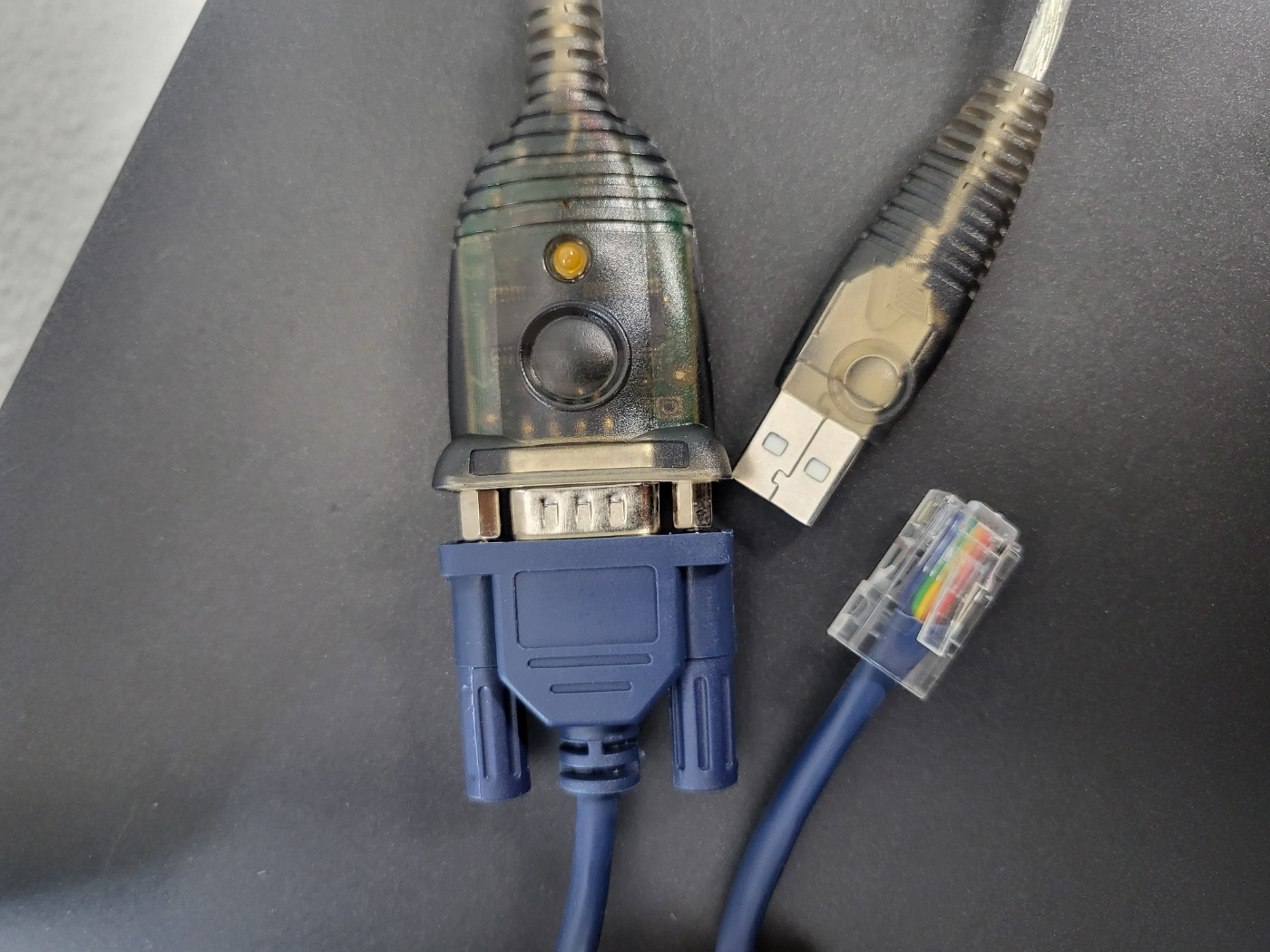

준비물
1. [RS232 <-> USB] 케이블 (그림에서 위)
2. [콘솔 케이블 <-> LAN] 케이블 (그림에서 아래)
3. Putty 프로그램
PuTTY
완전하고 안정적인 텔넷 및 SSH 클라이언트
putty.softonic.kr
필요한 정보
시리얼 케이블 노트북에 USB연결하면 자동으로 드라이버가 설치됩니다.

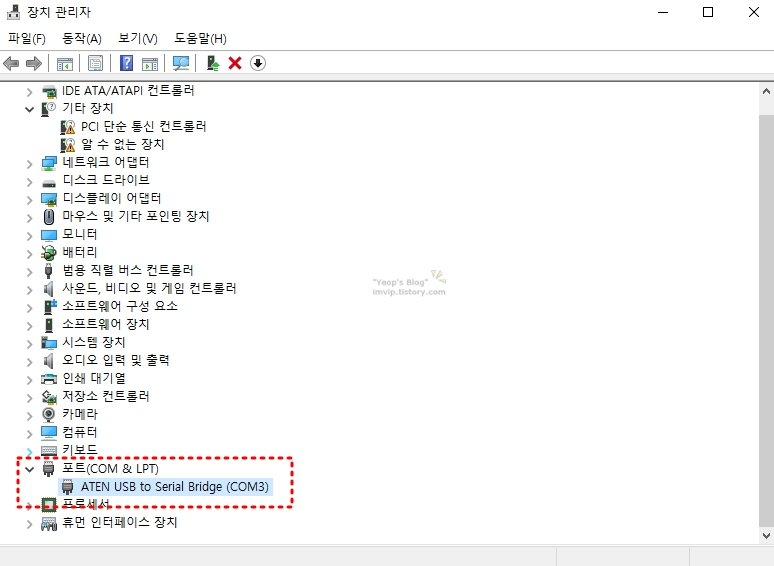

장치관리자 > 포트(COM & LPT)에 보시면 드라이버 설치 확인하고 COM포트 번호를 확인해 줍니다. (시리얼포트번호: COM3)
허브 콘솔포트 위에 보면 포트번호가 기재되어 있습니다. (포트번호: 38400)
PuTTY접속해서 초기 IP 알아내는 방법

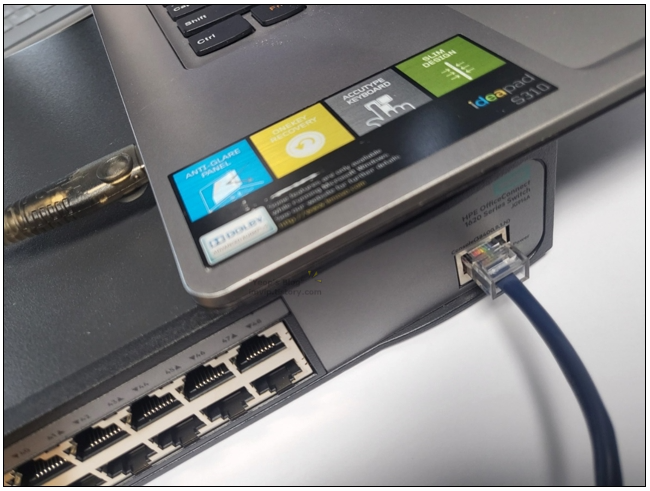

1. 허브 콘솔포트 <-> 노트북 USB연결
2. PuTTY 실행 후 필요한 정보에서 수집한 COM3, 38400을 입력 후 [Open] 합니다.
Serial 선택 후 Serial line, Speed 정보를 입력해 줍니다.
입력 후 [Open]을 누르면 창이 활성화됩니다.

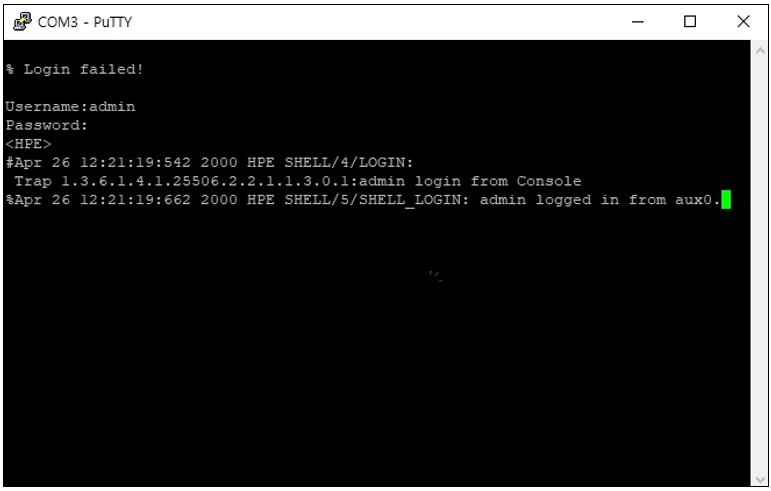

3. 초기계정 입력 후 IP address 확인
Username: admin
Password : 없음

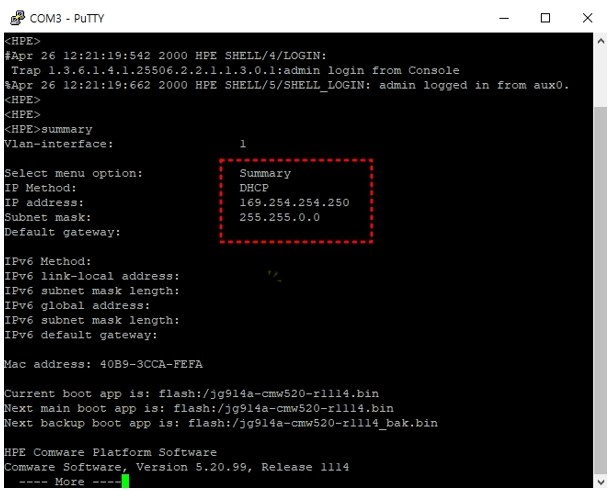

입력 후 summary 명령어 입력 하면 초기 IP 주소를 확인할 수 있습니다.(Ctrl + H 지우기)
* 모델마다 명령어가 다를 수 있음 (summary 또는 display ?)
초기 IP주소는 허브 모델명이 같더라도 주소는 다 다르기 때문에 허브 일일이 확인하셔야 합니다.
초기 IP로 웹 관리자 페이지 접속 방법

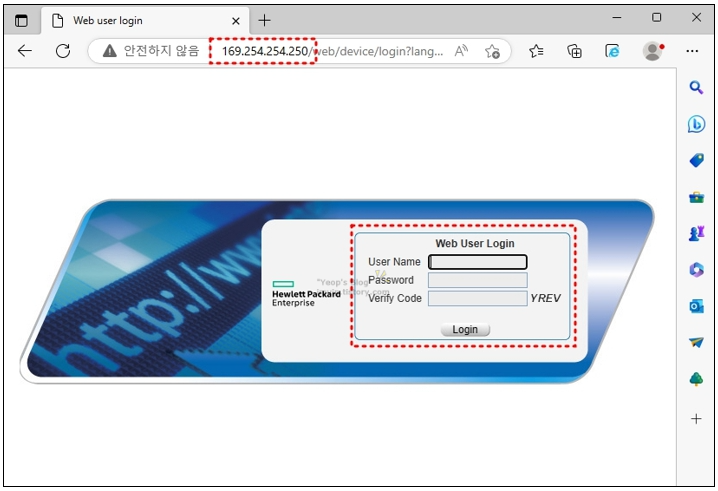

1. 위에서 알아낸 초기 IP 정보를 웹페이지 주소창에 넣고 접속해 줍니다.
Username: admin
Password: 없음
2. 고정 IP 할당

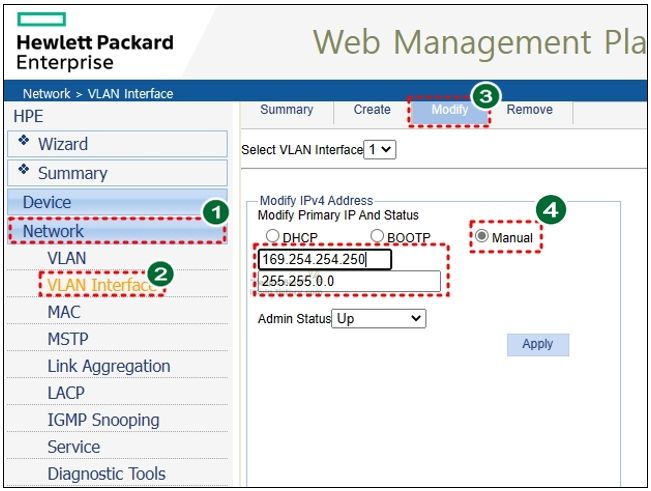

Network > VLAN Interface > Modify에서 Manual 선택 후 IP와 서브넷 주소를 입력해 줍니다.
3. 연결된 노트북 네트워크를 변경된 IP주소 대역대로 변경
변경한 고정 IP 주소가 192.168.1.50이면 같은 대역대인 192.168.1.100으로 설정

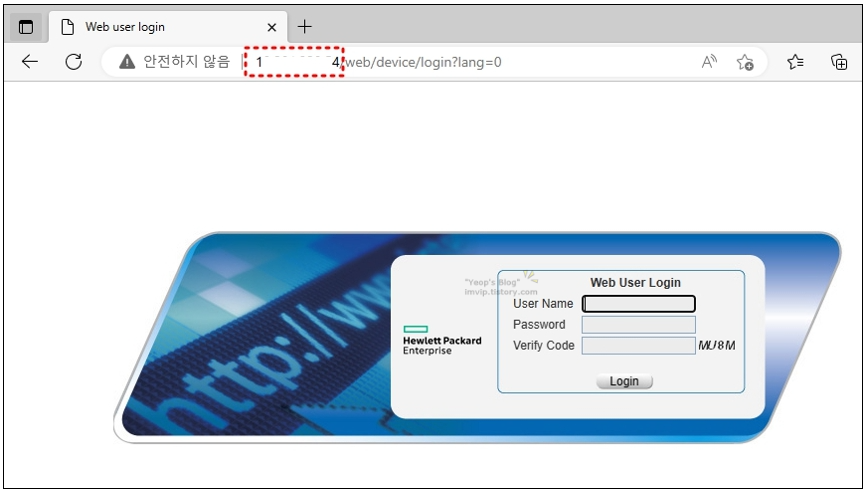

4. 변경된 주소를 웹 주소창에 입력
변경된 IP주소로 접속되는 것을 확인하실 수 있습니다.
추가적으로 NTP, 계정, SNMP정보를 변경하시면 됩니다.
공장초기화 방법

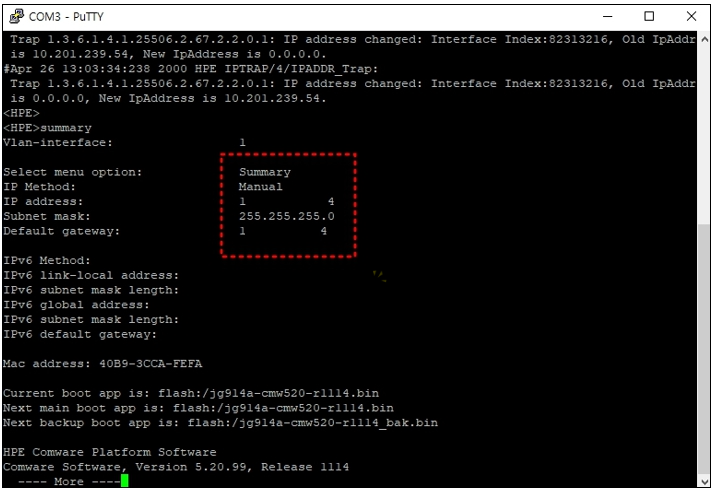

PuTTY로 IP 입력하는 방법

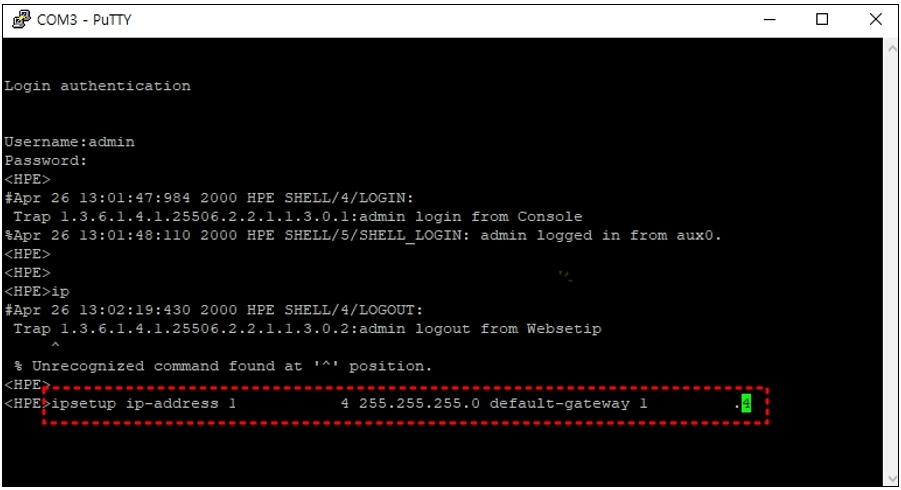

명령어 ipsetup ip-adress 192.168.1.10 255.255.255.0 default-gateway 192.168.1.1 입력 후 엔터
