스위치 허브 고정IP할당 및 SNMP 활성화 하는 방법(#아루바 #HPE)



---





SNMP는 Simple Network Management Protocol의 약어로, 네트워크 장비들의 상태를 모니터링하고 관리하기 위한 프로토콜입니다.
네트워크 장비의 상태를 모니터링하고, 문제를 진단하고 해결하는 SNMP 기능을 사용하기 위해서는 고정 IP주소, 서브넷주소, 기본게이트주소를 입력해야 합니다.



스위칭 허브 고정 IP 할당 및 SNMP 활성화 방법

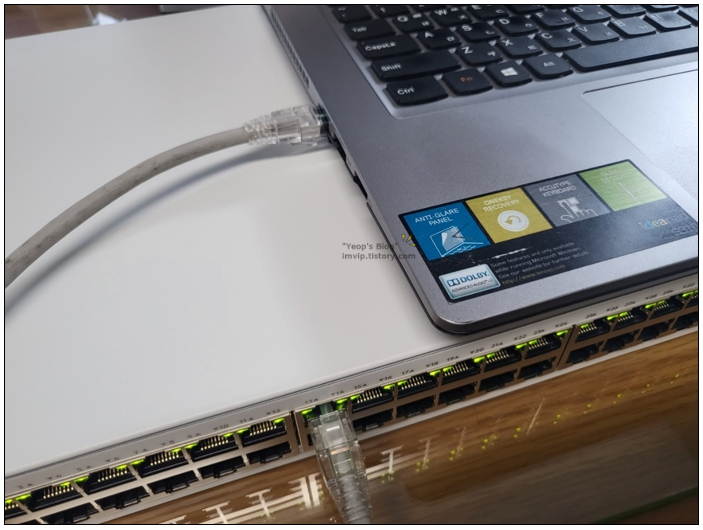

1. 스위칭 허브 <--> 노트북 LAN 케이블 연결

스위치 허브의 전원을 켜준 뒤 부팅될 수 있게 기다려줍니다.

일반 LAN케이블을 한쪽은 허브 아무 포트에 연결, 한쪽은 노트북의 LAN포트에 연결해 줍니다.



2. 제조사, 모델명을 확인한 후 홈페이지에서 초기 IP를 확인한 뒤 노트북에 같은 IP대역대를 할당

각 허브의 홈페이지에 들어가면 모델명에 맞는 매뉴얼을 제공하는데 DHCP 초기 IP정보를 제공해 줍니다.

아루바(Aruba)허브의 초기 IP는 192.168.1.1 입니다.

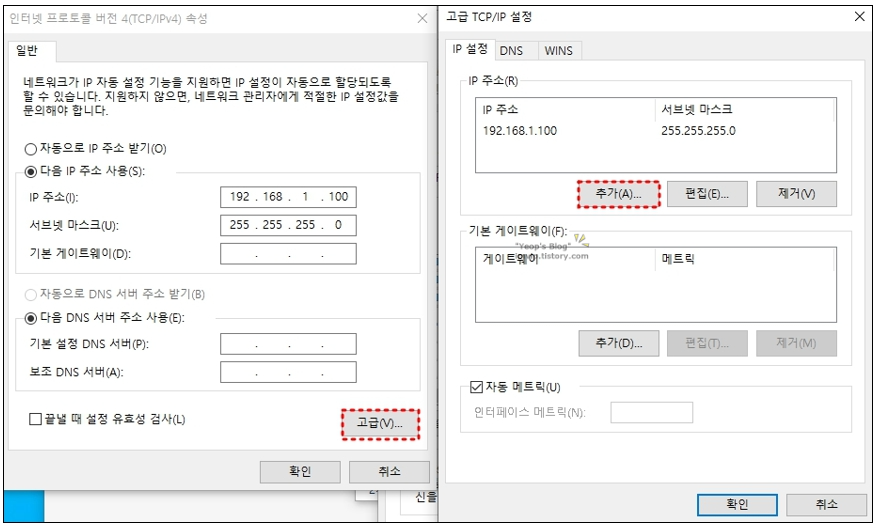

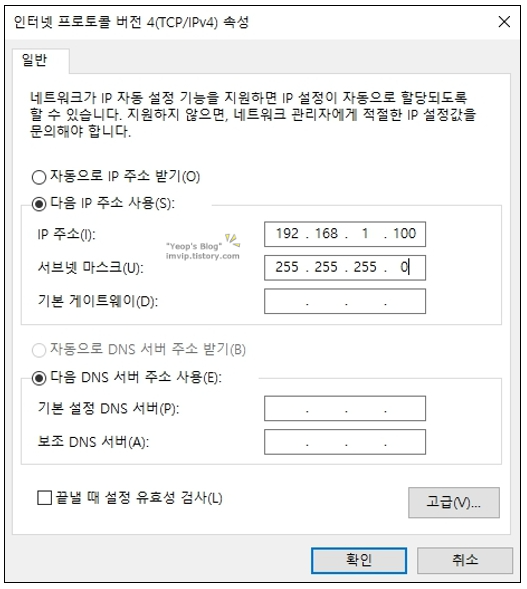

노트북 네트워크에는 같은 대역대인 192.168.1.x 를 넣어줍니다.

저는 192.168.1.100 번을 넣어줬습니다.

서브넷은 255.255.255.0

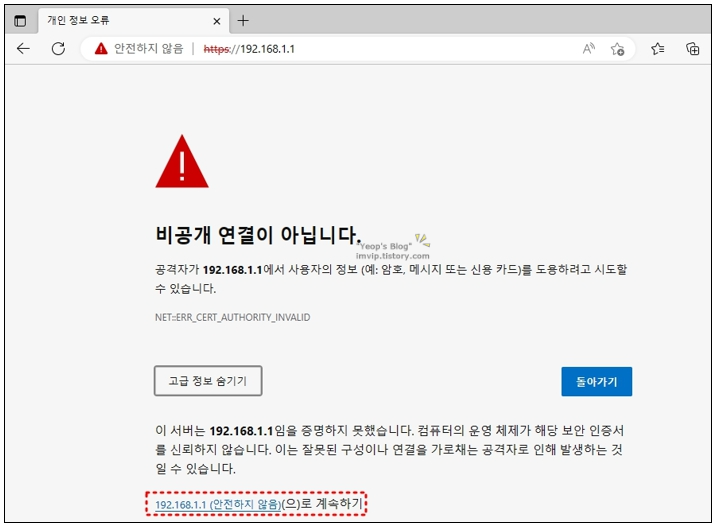

3. 노트북에서 웹 브라우저를 열고 주소창에 https://192.168.1.1 접속

고급 버튼 누른 뒤 192.168.1.1 (안전하지 않음)(으)로 계속하기를 클릭해 줍니다.

⭕ 접속이 안된다면 허브 안에 DHCP가 잡혀있어서 안되는 것! 업링크 및 기존에 케이블을 다 뽑고 초기화(리셋)한 후 접속해야됩니다.

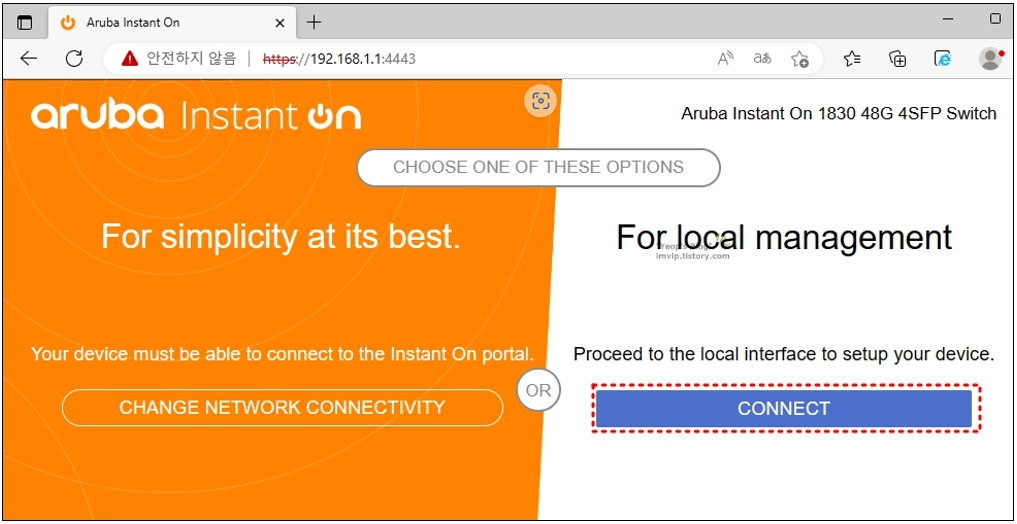

4, 오른쪽 For local management [CONNECT] 버튼 클릭

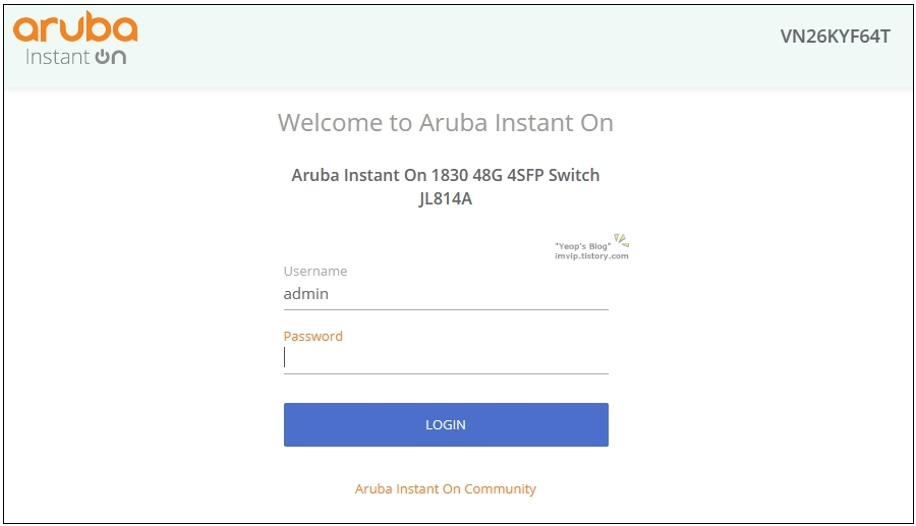

5. 초기화 계정 입력

Username에 admin 입력 후 비밀번호는 공란으로 넣고 [LOGIN] 버튼을 눌러줍니다.

초기 계정 역시 제조사 홈페이지를 통해 확인하 실 수 있습니다.

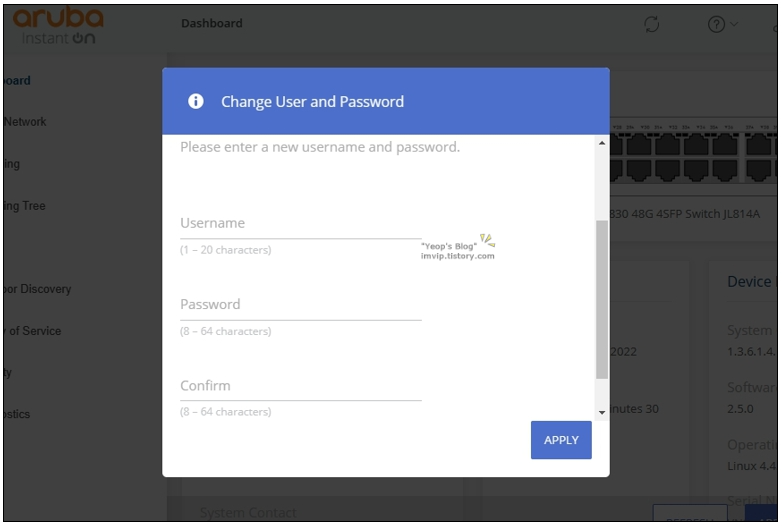

6. 새 계정 입력

로그인을 하게 되면 개인계정 ID와 패스워드를 입력하는 창이 뜹니다.

입력 후 APPLY 버튼을 눌러줍니다.



7. 고정 IP할당 및 SNMP 활성화

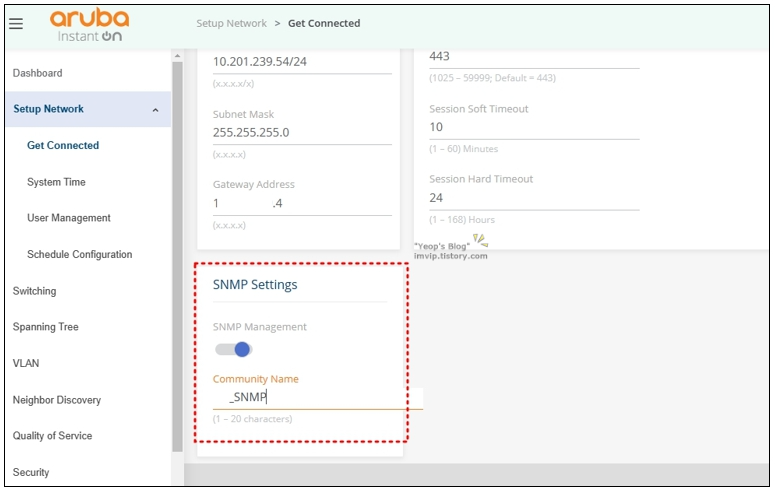

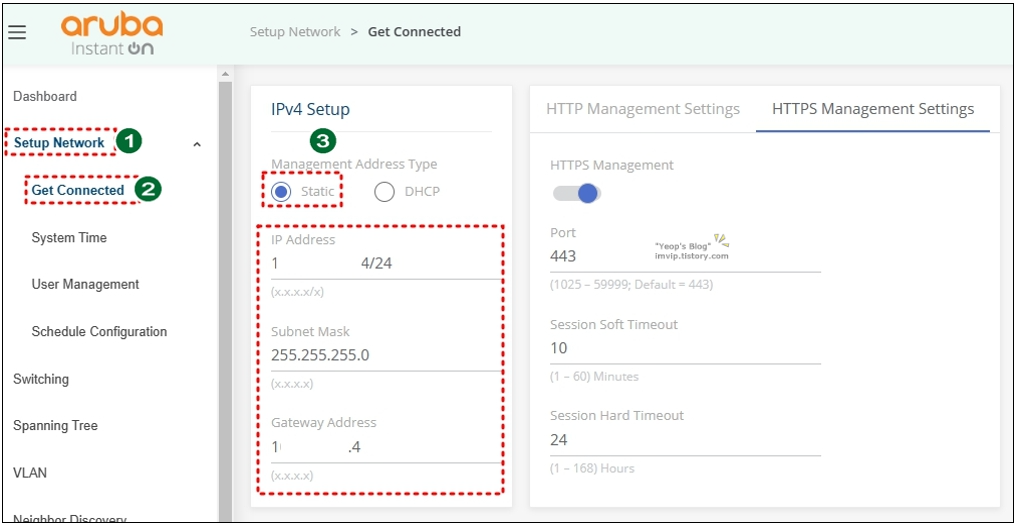

Setup Network > Get Connected 메뉴에서 IPv4 Setup 설정

Static 토글 선택 후

IP 주소, 서브넷, 게이트웨이 입력

여기서 주의할 점은 IP주소 입력할 때 주소뒤에 "/24" 입력해줘야 합니다.

ex) 168.126.1.1/24



SNMP Setting 에서 SNMP MAnagement 활성화 후 Community Name을 입력해 줍니다.

입력 후 오른쪽 하단에 [Apply] 적용 버튼 클릭

Community Name은 SNMP 프로토콜을 사용하여 네트워크 관리 시스템(NMS)과 네트워크 장비(허브) 간에 통신할 때 사용되는 인증 문자열입니다.



8. 시간 설정

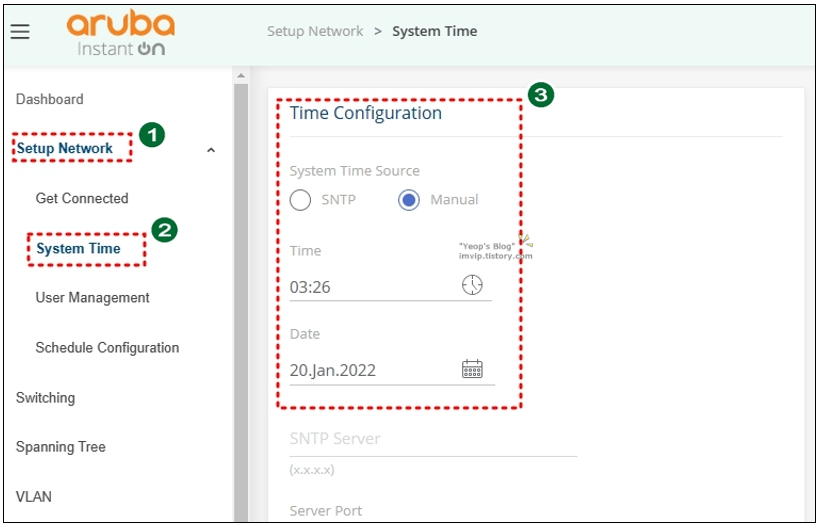

Setup Network > System Time > Time Configuration 에서

Manual 체크 후에 시간과 날짜를 수동으로 입력해 줍니다.

* SNTP Server 셋팅하는방법 아시면 댓글 부탁드립니다.



9. 바뀐 고정 IP 주소의 대역대로 변경

초기 IP 에서 고정 IP로 변경했으니 바뀐 IP주소 대역대로 다시 설정해줘야 합니다.

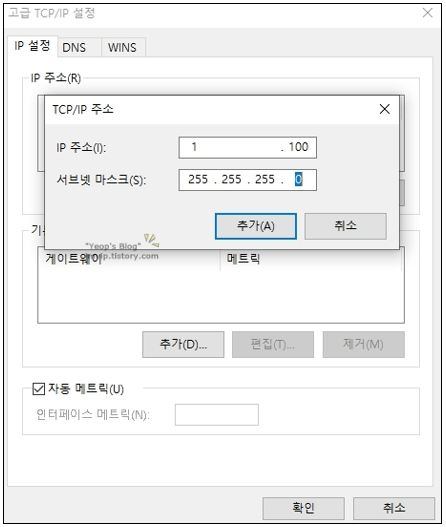

기존 IP주소를 수정해도 되고 [고급] > [추가] 에서 TCP/IP 주소를 추가해도 됩니다.



10. 웹브라우저에 바뀐 IP주소 접속

변경된 IP와 계정으로 접속이 잘 되는지 확인하면 고정 IP할당 및 SNMP 활성화 완료입니다.



스위치 허브 공장초기화 방법

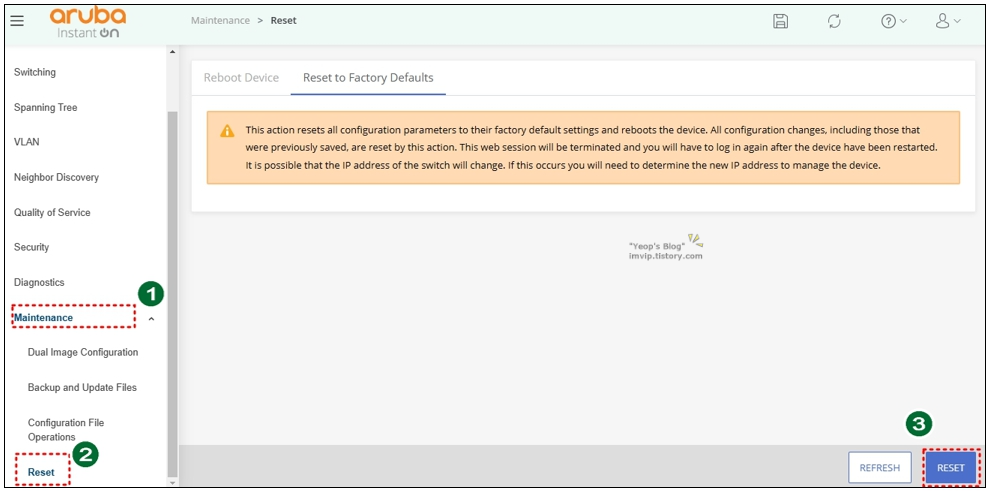

Maintenance > Reset 메뉴에서 Reset To Factory Defaults 선택 후 [RESET] 버튼 클릭
